Lieferzeit: 5 – 10 Arbeitstage
Sanierungsrahmen PVC mit Einsätzen für Lichtkuppel oder Flachdachfenster 1800 x 1800 mm
Achtung! Für Aufsatzkränze mit Wassernase: Nur möglich, wenn die gemessene Tageslichtgröße + Wassernasendicke gleich oder kleiner ist als 1838x1838mm. Zulässige Höhe Wassernase = 2 - 22mm
Für Aufsatzkränze ohne Wassernase: Nur möglich, wenn die gemessene Tageslichtgröße gleich oder kleiner ist als 1830x1830mm
Breite Stützfläche (mit Dachbedeckung)
- Aufsatzkränze mit Wassernase = Min. 31mm
- Aufsatzkränze ohne Wassernase = Min. 35mm
Fügen Sie nachstehend empfohlene kombinierbare Produkte hinzu, falls gewünscht und verfügbar:
- Preisliste Flachdachfenster, Lichtkuppeln, Rauch- und Wärmeabzug (RWA)
- Montageanleitung iWindow
- Technische Daten Stegplatten für Terrassenüberdachungen
- Broschüren
- Technische Daten iWindow
- Technische Daten Lichtkuppel
- Montageanleitung Zubehör
- Montageanleitung Lichtkuppel
- DOP (Leistungserklärung)
- Technische Daten PVC-Aufsatzkränze
- Leistungsbeschreibungen
- Technische Daten Rauch- und Wärmeabzug
- Montageanleitung iDome
- Montageanleitung Spindeln & Motoren
- Technische Daten Schalter, Druckknöpfe & Detektoren
- Technische Daten iDome
- Montageanleitung Dachausstiegsysteme
- Technische Zeichnungen Aufsatzkränze - Paket
- Technische Daten Dachausstiegsysteme
- Technische Daten Zubehör
- Montageanleitung Aufsatzkränze
- Technische Zeichnungen Lichtkuppeln - Paket
- Montageanleitung Rauch- und Wärmeabzug
- Technische Daten Spindeln & Motoren
- Technische Zeichnungen iWindow - Paket
- Montageanleitung Skycom Zentralen
- Technische Zeichnungen Dachausstiegkuppeln - Paket
- Preisliste Kunststofffplatten
- Technische Daten Polyester-Aufsatzkranz
- Technische Zeichnungen Rauch- und Wärmeabzug - Paket
- Technische Zeichnungen Öffnungs- und Bedienungssysteme - Paket
- Preisliste Terrassenüberdachungen
- U-Wert-Rechner
- Technische Daten Metallaufsatzkranz
- Technische Daten Dachrandabschlussprofile
- Technische Daten Sanierungsrahmen
- Montageanleitung Schürzenprofil / Eckstücke
- Montageanleitung Climaglide
- Technische Zeichnungen Zubehör und Plissees - Paket
- Technische Zeichnungen iDome - Paket
- Preisliste Dachrandabschlussprofile
- Montageanleitung Senkrechtmarkise
- Montageanleitung Climaled
- Montageanleitung Keilprofil und Windschutz
- Montageanleitung Pergolux Glass
- Broschüren
- Preisliste Calista
- Berechnungsprogramm Climafast & Pergofast
- Montageanleitung - Markisen für Terrassenüberdachungen
- Technische Daten - Markisen für Terrassenüberdachungen
Let op: Producten met de classificaties C05, C05P, C10, C10P, C15, C20, C25, C30, C40, C50, D en E (zoals hierboven vermeld) worden beschouwd als op maat gemaakte en gepersonaliseerde producten en worden niet geaccepteerd voor retournering. Enkel producten met classificatie A & B kunnen worden geretourneerd. Zorg ervoor dat je goed geïnformeerd bent alvorens te bestellen en aarzel niet om contact met ons op te nemen bij twijfel. We helpen je graag om de perfecte oplossing te bepalen voor jouw (ver)bouwproject.
Sanierungsrahmen passt auf:

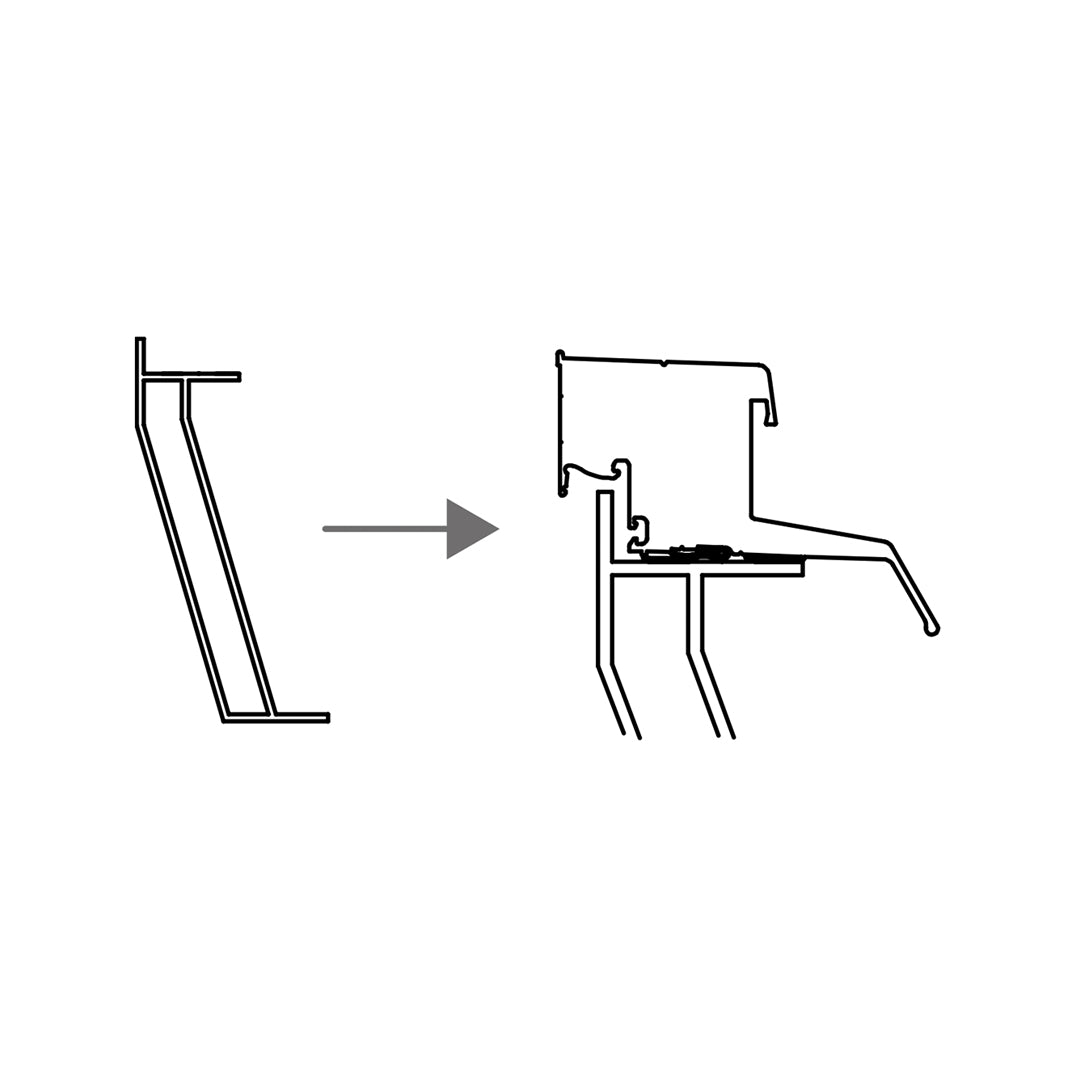

z.B. auf fremden Polyester-Aufsatzkranz mit einem etwas größeren Tageslichtmaß und einer Wassernase

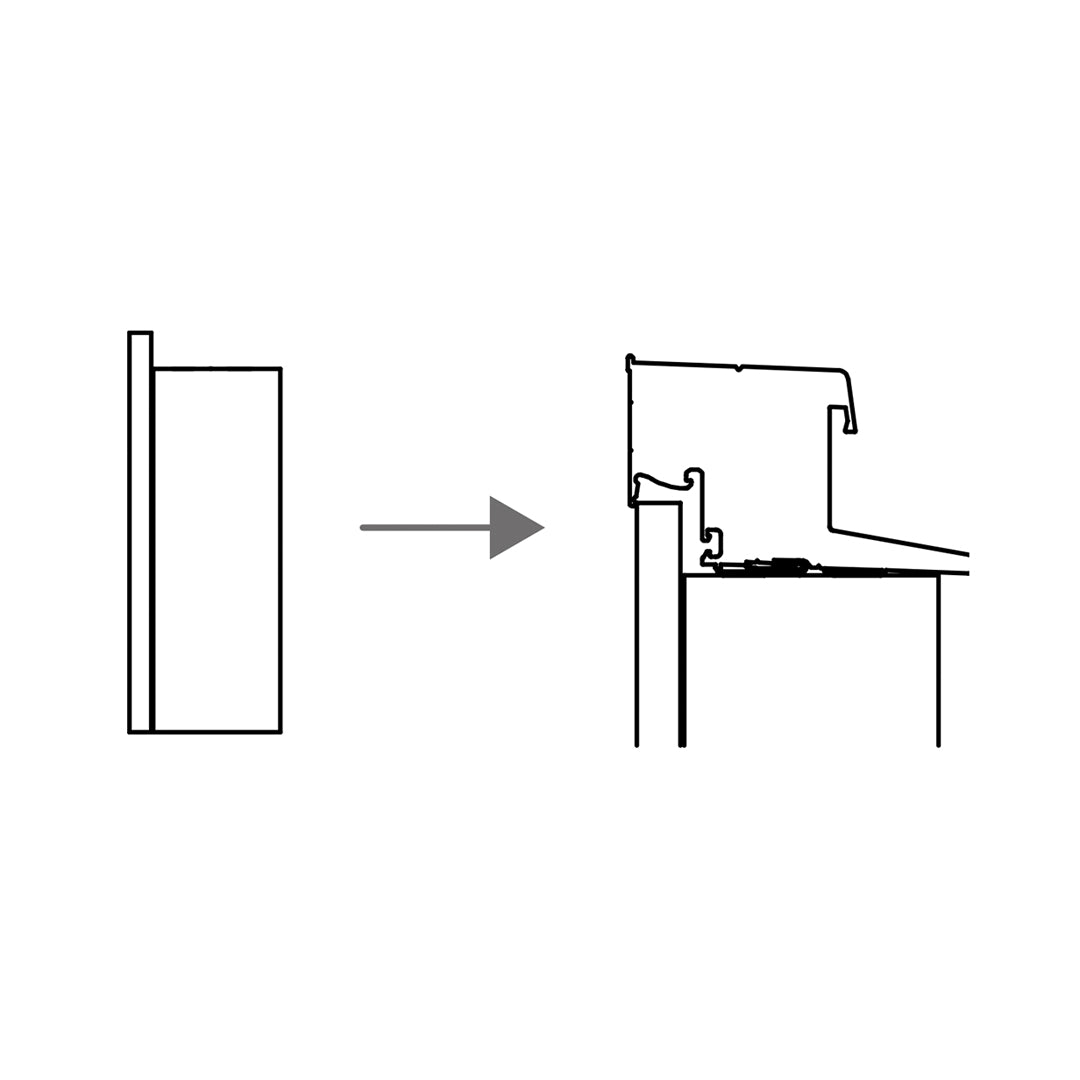

z.B. auf Holzaufsatzkranz und Verwendung von Abschlussrille

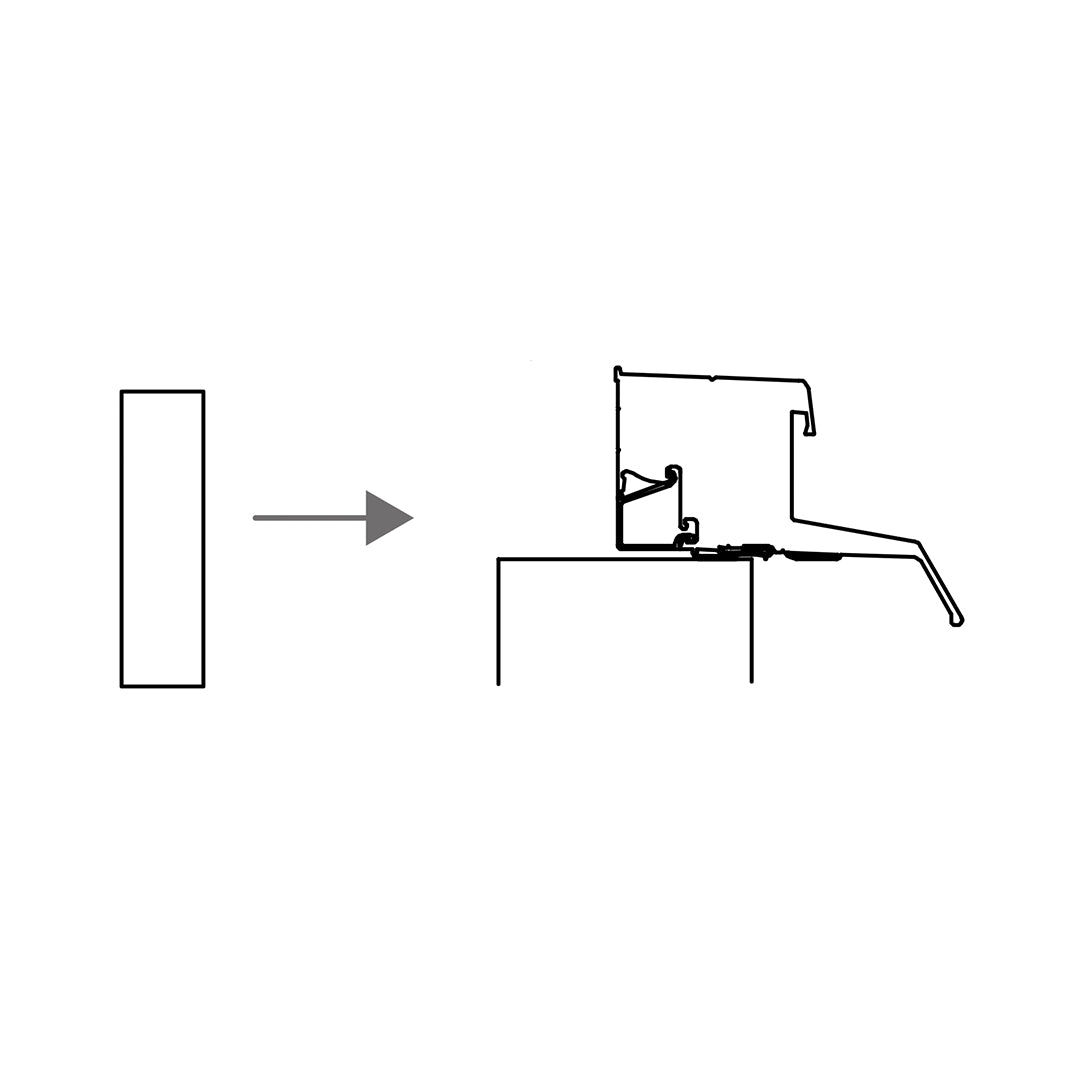

z.B. auf breiteren Holzaufsatzkranz und kleineres Tageslichtmaß/kleinere Dachöffnung
Eine einfache Montage ist möglich, indem der Sanierungsrahmen bei montierter Dachbedeckung auf einen vorhandenen Aufsatzkranz geschraubt wird, ohne dass eine zusätzliche Dachbedeckung weiter hochgezogen werden muss. Sowohl ein starres als auch ein lüftbares Skylux-Flachdachfenster oder eine Hybridkuppel können standardmäßig geclippt oder montiert werden. Das als Zubehör erhältliche elektrische Innenplissee kann auch im Tageslichtmaß des Sanierungsrahmens montiert werden.
Eigenschaften: zusammengebautes Ganzes
*** Urc-Wert Skylux iWindow / iDome mit Sanierungsrahmen und Aufsatzkranz (W/m²K)
Mechanische Eigenschaften: uPvc - schlagfeste Qualität für Rahmen, weiß
Thermische Eigenschaften: PVC mit Dämmung
EN 10077-2:2012: Ue-Wert* 0,78 W/m².K (Dämmung PS separat, mit λ = 0,035 W/m².K)

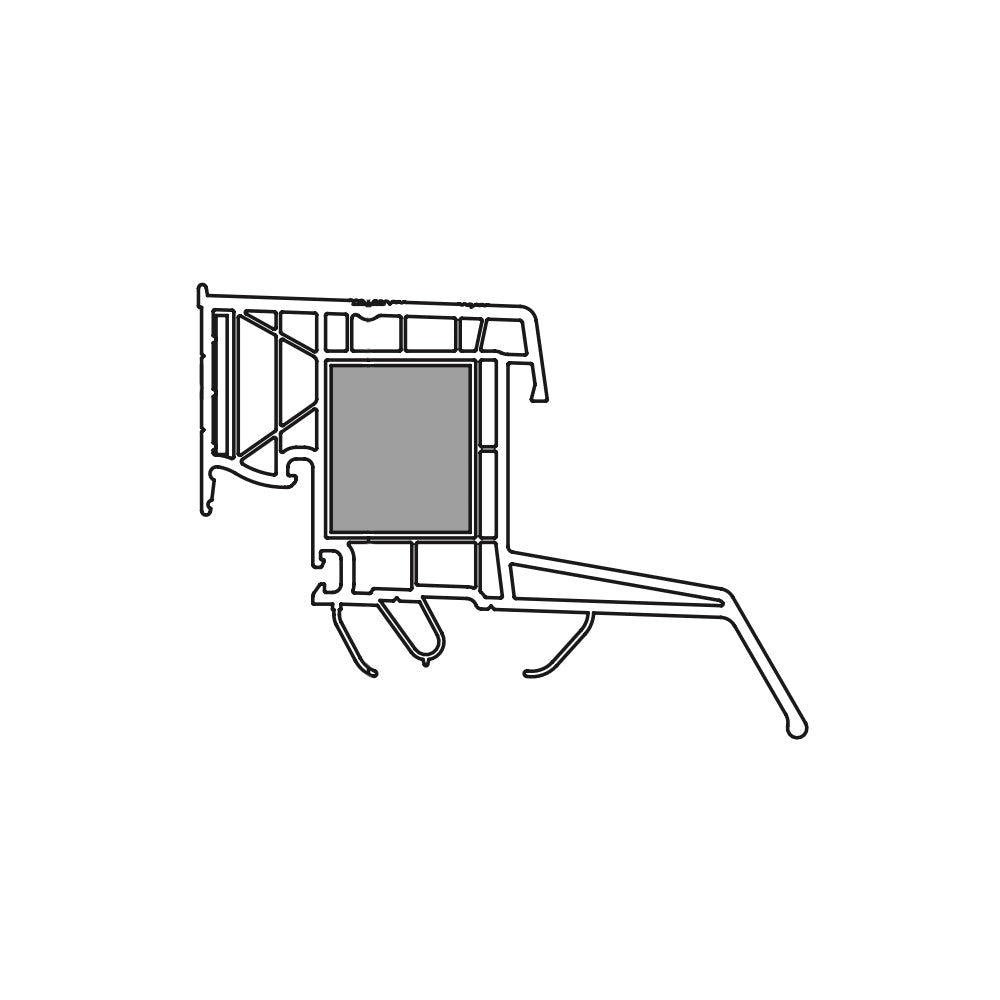

Abmessungen: Dicke 60 mm, Breite unten 95 mm, Höhe 55 mm
Dichte: PVC 1500 kg/m³ (Dämmung EPS 28 kg/m³)
Vorteile
Der Skylux® Sanierungsrahmen eignet sich sowohl für Komplett als auch für Teilsanierungen vorhandener Lichtkuppeln, bei denen der ursprüngliche Aufsatzkranz erhalten bleiben kann. Es bietet eine flexible und zuverlässige Lösung zum Ersetzen oder Aufrüsten von Lichtkuppeln durch moderne Skylux Flachdachfenster oder Hybridkuppeln, ohne dass der vorhandene Aufsatzkranz entfernt oder erheblich verändert werden muss.
- Auf Polyester-Aufsatzkränze mit gleichem oder versetztem Tageslichtmaß und eventuelle Wassernase
- Auf schmale oder breite Holzaufsatzkränze (Höhe min. 150 mm), mit gleichem oder versetztem Tageslichtmaß
- Direkte Montage auf einen vorhandenen fertigen Aufsatzkranz (und spart Kosten für das Entfernen und Erneuern des Aufsatzkranzes und der Dachbedeckung)
- Festschrauben
- Auf dem Sanierungsrahmen muss keine weitere Dacheindeckung angebracht werden
- Gute Dämmung
- Gute technische Leistung: breit und stabil, luftdicht, wasserdicht
- Abschlussmöglichkeiten auf der sichtbaren Innenseite: Abschlussrille für Gipskartonplatten oder Kombination mit separatem Abdeckprofil als Kabelkanal
- Einbau von Zubehör möglich: elektrisches Innenplissee, …
Hohlraum für Abschluss:
Über Wassernase des bestehenden Aufsatzkranzes
Anschlussrille
Kabelkanal
